Technische Daten

1. Anwendung: Wasserdurchflusssensor mit Signalausgang.
Das Wasserdurchflussflussvolumen wird elektrisch durch ein Signal
eines Hallsensors, in Bezug auf die Drehung eines Flügelrades, welches sich
entsprechend der Durchflussmenge dreht erzeugt.

2. Typ: Hall Magnet Sensor

3. Elektrische Spannung = 4.5V bis 24V DC , 10mA, Max

3.-1 Elekrischer Anschluss:
Rot = 4.5V bis 24V DC
Schwarz =GND (0V)
Weiß= Signal (Pulse)

4.Messbereich
4-1. Medium:Wasser
4-2. Messbereich: 1.0 ~ 33 liter/min

ohne Düse:

Durchfluss/Flow Q(ℓ/min)                   --> Puls Signal (Hz)

Drehbegin bei 0,75                             --> ab Drehbegin Genauigkeit ±8%
Messung ab 1.0 bis <3
erhöhte Genauigkeit ab 3                    --> ab 3L/min erhöhte Genauigkeit von ±3%
Messbereichsende 35                         --> Druckverlust ca.1 Bar

mit Düse:

Durchfluss/Flow Q(ℓ/min)                   --> Puls Signal (Hz)

Drehbegin bei 0,5                               --> ab Begin Messung Genauigkeit ±8%
Messung ab 0.6 bis <1
erhöhte Genauigkeit ab 1                    --> ab 1L/min erhöhte Genauigkeit ±3%
Messbereichsende 10                         --> Druckverlust ca.0,1 Bar

Genauigkeiten für Temperatur im Bereich 10 bis 50 Grad und Drücke 0 bis 5 Bar
Außerhalb dieser Bereiche ±5%



4-3. Formel für Pulsausgang
Pulsausgangformel: ohne Düse f = 8,2 x Q   mit Düse f = 13,8 x Q
                                 mit Q= Flow(L/min) und f = Ausgangsfrequenz(Hz) x 60 = Pulse

4-4. Umgebungstemperatur: -20 ~ 85 Cº
4-5. Mediumstemperatur: 0 to 80 Cº (nicht gefroren)
4-6. Installation: Wagerecht oder Senkrecht ±5º (für Test)
4-7. Druckfestigkeit: 10 Bar Überdruck =1Mpas=10kg/㎠
4-8. Druckverlust: ca: 0.015Mpa bei 10 liter/min Durchflussmenge
4-9. Duty cycle: 30 to 70%
4-10. Isolationswiederstand: nicht weniger als 100㏁ (Zwischen dem Anschluss und Körper)
4-11. Dielektrische Eigenschaften:
Bei max .Wechselstrom600 V (50/60 Hz) zwischen dem Anschluss
und Körper beträgt der Strom ist unter 3 mA.
4-12. Widerstandsfähigkeit gegen Luftfeuchtigkeit:
Nach mehreren Feuchtigkeitstests bei 40Cº, 95% Rel. Feuchte in einem Zeitraum 72 Stunden Beträgt die
Messgenauigkeit ±5% bei Messungen in einer Stunde bei 20 Cº, 60% RF nach einem Durchlauf.
4-13. Beschleunigungs- Schockfestigkeit:
Nachdem freiem Fall aus einer Höhe von 50 cm auf festem Untergrund keine äußere Beschädigung als Bedingung beträgt je
einmal für X, Y Z Achse, die Genauigkeit kleiner ± 5% des Messwerts nach einem Durchlauf.
4-14. Lebensdauer
Unter folgenden Konditionen bei 100,000 Zyclen
Operation (An = 5Sec. / aus = 5Sec.) bei 10 liter/min, ist
die Genauigkeit kleiner ±10% des Messwerts nach einem
Durchlauf.
4-15. Stresstest bei Höheren Temperaturen:
Nach mehreren Temperaturtests bei 70CºTemperatur in einem
Zeitraum 72 Stunden Beträgt die Messgenauigkeit ±5% bei
Messungen in einer Stunde bei 20 Cº,
60% RF nach einem Durchlauf.
4-16. Stresstest bei niederen Temperaturen:
Nach mehreren Temperaturtests bei -20CºTemperatur in einem
Zeitraum 72 Stunden Beträgt die Messgenauigkeit ±5% bei
Messungen in einer Stunde bei 20 Cº, 60% RF nach einem
Durchlauf. Mehrfach Wiederholt
4-17. Stresstest bei Hitzeschock:
Nach Erwärmung von Temperatur bei -20Cº auf eine Temperatur
70 Cº in einem Zeitraum von 1 Stunde,
Beträgt die Messgenauigkeit ±5% bei Messungen in einer Stunde
bei 20 Cº, 60% RF nach einem Durchlauf.
Alle erwähnten Tests wurden sind 3-4 mal durchgeführt.

Product Standards

1. Application:
Water flow sensor transmits water flow volume in terms of pulse signal,
which is Generated from hall IC by rotating the roter with magnet and
so on.

2. Type: Magnet sensor

3. Electrical rating: DC 4.5V to 24V, 10mA, Max

3.-1 Electrical Connection:
Red = 4.5V to 24V DC
Black =GND (0V)
White= Signal (Pulse)

4. Efficiency
4-1. Fluid:
water
4-2. Measuring range: 1.0 ~ 33 liter/min

without nozzle:

Flow Q(ℓ/min)                                     --> Pulse signal (Hz)

Begin at 0,75                                       --> from begin Messuring F±10%
Messuring from 1.0 to <3
high precision from 3                            --> high precision F±8%
End of measuring range 35                   --> pressure loss apr.1 Bar

with nozzle:

Flow Q(ℓ/min)                                    --> Puls Signal (Hz)

Begin at 0,5                                         --> from begin Messuring F±10%
Messuring from 0.6 to <1
high precision from 1                            --> high precision F±8%
End of measuring range 10                   --> pressure loss apr.0,1 Bar

Precision for temperatures in Range of 10 to 50 degrees and a pressure of 0 to 5 bar
Out of this Range ±5%


4-3. Formula:
Pulsformel: without nozzle f = 8,2 x Q   with nozzle f = 13,8 x Q
                    Q= flow(L/min) und f = outputfrequency(Hz) x 60 = pulse

4-4. Ambient temperature: -20 ~ 85 Cº
4-5. Permissible fluid temperature: 0 to 80 Cº (It shall not be frozen)
4-6. Installation Vertical or horizontal: ±5º
4-7. Withstand pressure: 10kg/㎠=1Mpas=159,5psi
4-8. Pressure drop:
ca. 0.015Mpa @ 10 liter/min. flow rate
4-9. Duty cycle: 30 to 70%
4-10. Insulation resistance:
not less than 100㏁ (Between the connector and body)
4-11. Dieletric strength:
When AC 600V(50/60Hz) is added between the connector and
body detecting Current is under 3mA.
4-12. Durability for humidity:
After placed in 40 Cº, 95%RH for a period of 72 hours,
pick it up and keep in 20 Cº, 60% RH,
for one hour, accuracy must be ±5% of measurement value at
first stage.
4-13. Shock resistance:
After it was dropped from height of 50㎝ to the hard floor under the
condition of packing, it added the shock each one time for X,Y,Z
axis, accuracy must be ±5% of measurement value at first stage.
4-14. Endurance test:
After life test has completed under the following condition,
100,000cycles Operation (ON = 5Sec. / OFF = 5Sec.) at 10 liter/min,
accuracy must be ±10%
of measurement value at first stage.
4-15. Endurance at high temperature:
After placed in 70 Cº for a period of 72 hours, then picked it up and
placed in 20 Cº, 60%RH for one hour, accuracy must be ±5% of
measurement value at first stage.
Above mentioned items 4-3 are satisfied.
4-16. Endurance at low temperature:
After placed in -20 Cº for a period of 72 hours, then picked it up
and
above Mentioned items 4-3 are satisfied.
4-17. Endurance for heat shock:
Three cycle : from placed in -20 Cº for one hour to placed in 70 Cº
for one hour, Accuracy must be ±5% of measurement value at first stage.






DFM=Durchflussmengenmesserelektronik

Typ 1: Mit Alarm

Typ 2: Ohne Alarm

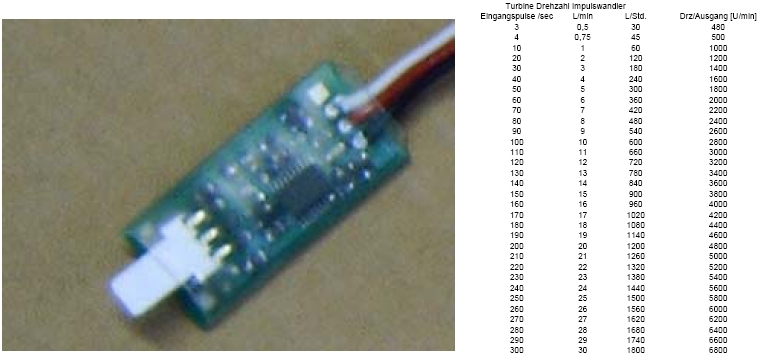

Funktionsbeschreibung DFM +Programm:
Die Baugruppe besteht aus einer Leiterplatte, welche zwischen den Durchflußmesser und
den Mainboard-Eingang geschaltet wird. Zum Schutz gegen Beschädigungen wird die
Leiterplatte mit Schrumpfschlauch überzogen und vergossen.

Die Elektronik multipliziert die vom Durchflußmengenmesser ankommenden Impulse mit
einem Faktor und gibt die Impulse als nachgebildete Lüfter-Hall-Signale an das Motherboard
weiter.Mit LED Anzeige und optionaler Alarmabschaltung

Platinengröße: 15 x 36 mm

Steckverbinder Eingang: 3 pol. Stecker

Steckerleiste: 2 pol LED Ausgang

Option Steckerleiste: 2 pol Relais Ausgang Alarmkontakt

Steckverbinder Ausgang: 3 pol. Kabel mit Buchse

LED-Anzeige: leuchtet langsam blinkend bei bewegter Flüssigkeit
Schnell blinkend bei Flüssigkeitsstillstand

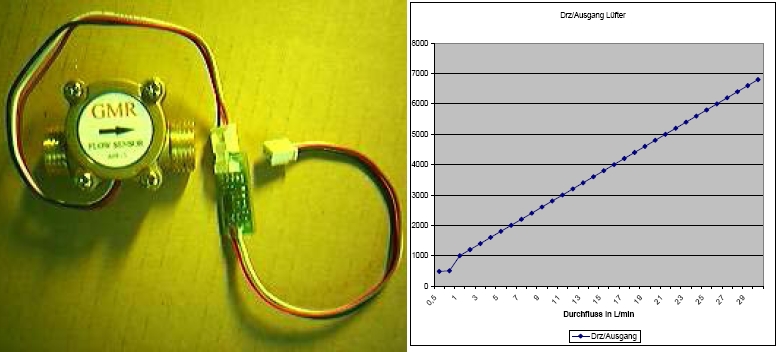

Beispiel: Durchfluss 1 L/min Turbine = 1000 u/min Lüfter
Durchfluss 2 L/min Turbine = 1200 u/min Lüfter
Durchfluss 3 L/min Turbine = 1400 u/min Lüfter
